O2-1 LAUNCH 4-х канальный осциллограф
В наличии: 1 шт

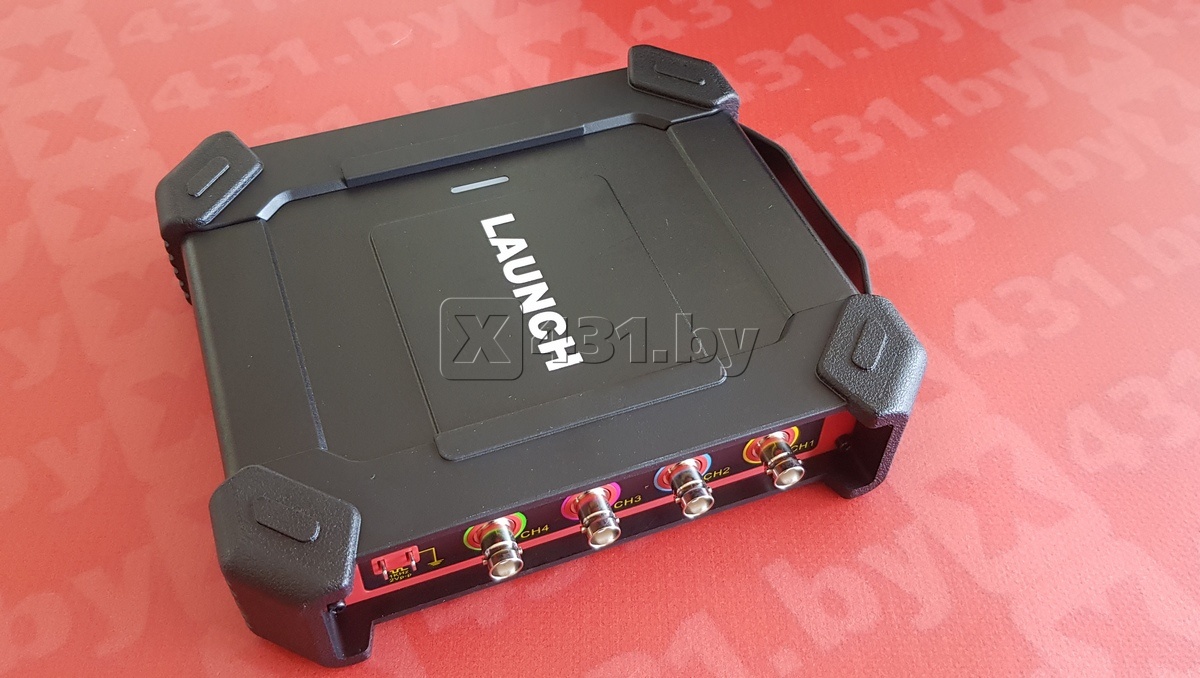

4-х канальный осциллограф Scopebox O2-1
- Компания LAUNCH предлагает расширение возможностей для сканеров семейства PAD и PRO
- O2-1 - это самый современный 4-х канальный осциллограф специализированного применения для поиска неисправностей автомобильной электроники
- Прибор выполнен в виде отдельного блока индустриального исполнения
- Мгновенный захват любых сигналов, включая высокоскоростные CAN шины, для анализа их формы и характеристик прямо на экране вашего сканера
- O2-1 не имеет собственных средств отображения и органов управления и не предназначен для автономного использования
- Исследуя осциллограммы опытный специалист способен обнаружить различные неисправности системы зажигания, датчиков, исполнительных механизмов, цепей и электронных блоков управления
Функциональность
- Интегрированная библиотека стандартных сигналов
- Автоматическая настройка формы сигналов раздельно по каждому из 4 каналов
- Независимая работа каждого канала в любом из режимов
- Качественная фильтрация помех и развязка каналов обеспечивают чистоту оцифровки сигналов
- Качественные BNC-разъемы для входных сигналов
- Интуитивно понятный многоязычный интерфейс, включая русский язык
- Виртуальная клавиатура для ввода имен и символов существенно повышает эффективность работы
- Набор стандартных адаптеров зажигания в комплекте
- Настройка предварительного выбора параметров зажигания
- Мгновенный захват случайных событий (т.н. сбоев) с помощью набора расширенных триггеров
- Встроенный генератор прямоугольного калибровочного меандра 2 В СКЗ / 1 кГц
- Запись, сохранение и печать любых сигналов
- Все 23 типа автоматических измерений с быстрым доступом на одном экране для удобного переключения
- Удобная функция включения одной клавишей для захвата сигнала
- Для подключения осциллографа к планшету требуется опциональный USB переходник: type-А/micro-USB или type-А/type-C
- Опция: набор принадлежностей для расширения возможностей осциллографа
|
Параметр |
Значение |
|
Каналы |
4 |
|
Типы сигналов |
DC, AC |
|
Диапазон частот |
100 МГц |
|
Время нарастания фронта |
≤ 3.5 нс (стандартно) |
|
Максимальная частота дискретизации |
1 ГГц (4 канала) |
|
Входное сопротивление |
1 МОм ± 1.5% |
|
Глубина памяти |
50 млн. выборок (4 канала) |
|
Вертикальное разрешение |
8 бит |
|
Точность усиления DC |
± 3% |
|
Горизонтальная шкала |
5 мВ ~ 10 В |
|
Горизонтальное смещение |
± 2.5 В (делитель щупа X1, < 500 мВ/дел) |
|
± 120 В (делитель щупа X1, ≥ 500 мВ/дел) |
|
|
Режим инвертирования |
Поддерживается |
|
Временная развертка |
50 нс ~ 1кс (1 канал), 100 нс ~ 1кс (2 канала), 200 нс ~ 1кс (4 канала) |
|
Точность развертки |
20 ppm |
|
Детектирование сигналов шины |
CAN, LIN |
|
Тип синхронизации |
Фронт, ширина импульса |
|
Режим синхронизации |
Стандартный, автоматический, одиночный |
|
Привязка синхронизации |
DC, шумоподавление |
|
Диапазон уровня срабатывания |
± 10 дел |
|
Формат отображения |
YT, масштабирование, прокрутка |
|
Режим прокрутки |
200 ~ 1000 с/дел |
|
Функции преобразования (MATH) |
сложение, вычитание, умножение деление, БПФ |
|
Автоматическая настройка |
Поддерживается |
|
Кол-во автоматически измеряемых сигналов |
23 |
|
Курсор |
Горизонтальный / вертикальный |
|
Интерфейс питания |
USB-разъем, разъем питания DC IN |
|
Интерфейс данных |
USB |
|
Совместимая ОС |
Android |
|
Тестируемые автомобильные компоненты |
Цепи, датчики, исполнительные механизмы, система зажигания |
|
Рабочая температура |
0 ~ 50 ℃ |
|
Температура хранения |
-20 ~ 60 ℃ |
